![](ST3FrontSprocket14T01_320x240.jpg) |

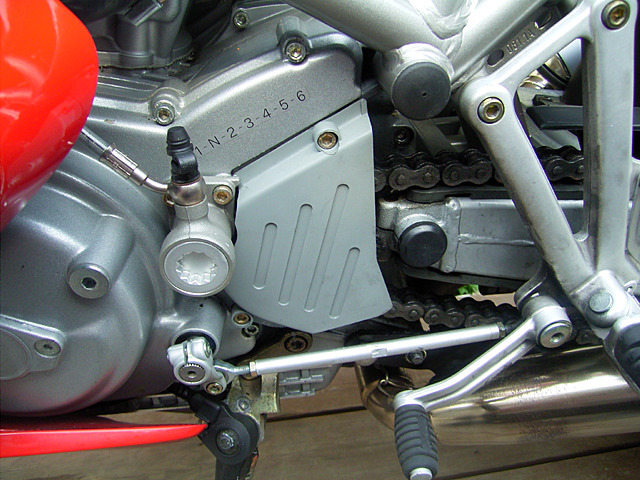

プラスチック製のカバーの奥にフロント・スプロケットがあります。 |
![](ST3FrontSprocket14T02_320x240.jpg) |

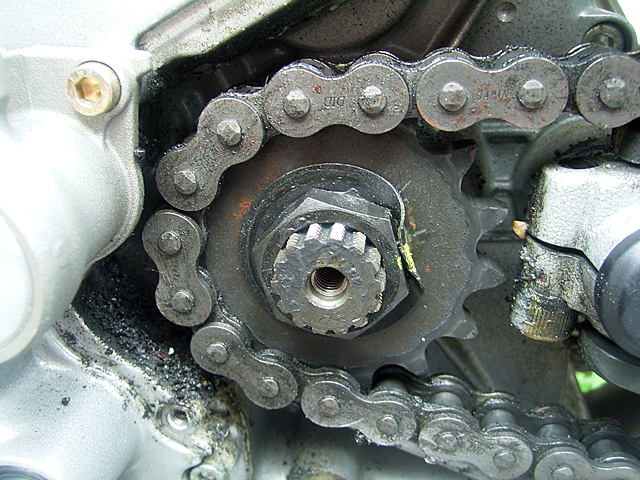

カバーを外しました。周辺が思い切り汚れています。 |
![](ST3FrontSprocket14T03_320x240.jpg) |

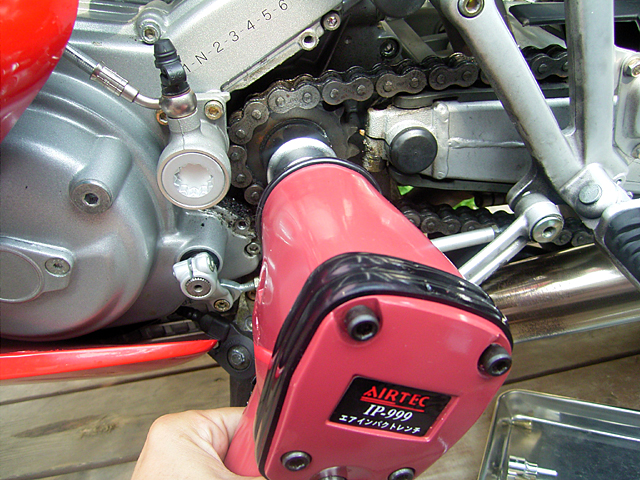

エアー・インパクト・レンチでナットを外します。ホームセンターで格安で買ったインパクト・レンチです。最大トルクは352N・mと表示されています。コンプレッサーの空気圧は8kgf/cm2弱です。一撃でナットが外れると期待したのですが、実際は百撃くらいで外れました。これは指定締付トルク186N・mのナットです。インパクト・レンチが弱かったのか、ナットが強く締まりすぎていたのか、こんなものなのかは不明です。 |
![](ST3FrontSprocket14T04_320x240.jpg) |

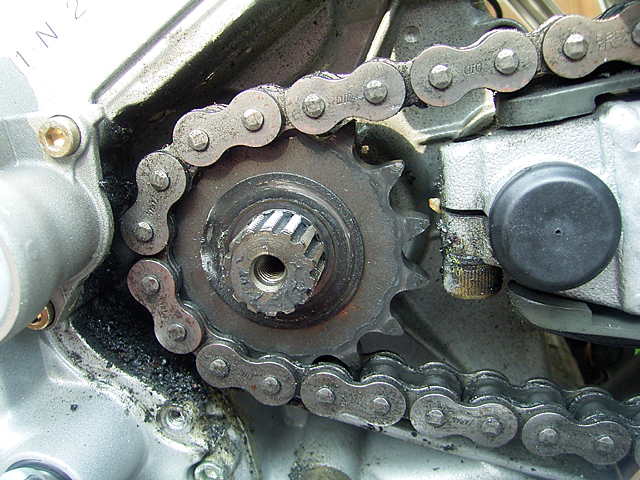

無事にナットが外れました。しかし、スプロケットを指で思い切り引っ張ってもびくともしません。予想していなかったので途方にくれてしまいます。 |
![](ST3FrontSprocket14T05_320x240.jpg) |

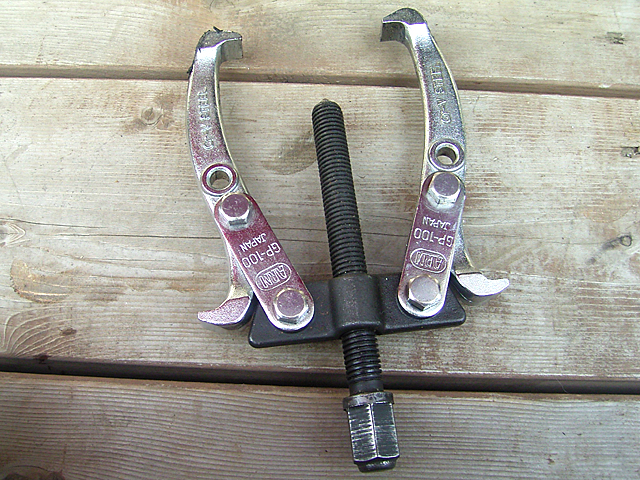

引き出しの中にこんなものがあったのを思い出しました。少なくともこの十五年は使っていません。この道具の名前もわかりません。インターネットで調べたら「プーリー抜き」とか「プーラ」ということがわかりました。 |
![](ST3FrontSprocket14T06_320x240.jpg) |

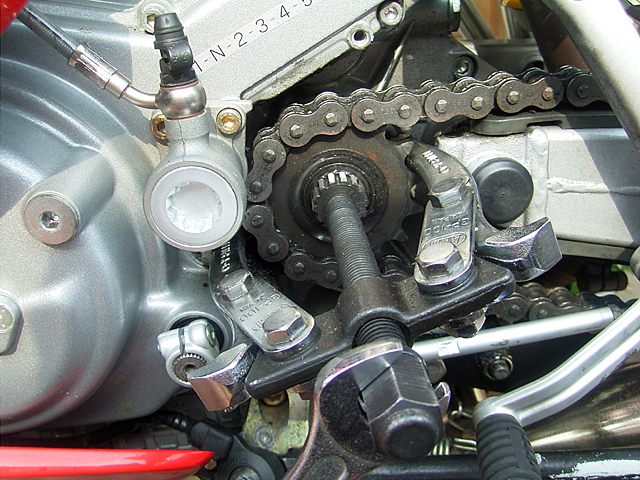

プーリー抜きの腕の先のツメをスプロケットに引っかけ、中心のボルトを締めていくと、見事にスプロケットが外れてきます。感動しました。 |
![](ST3FrontSprocket14T07_320x240.jpg) |

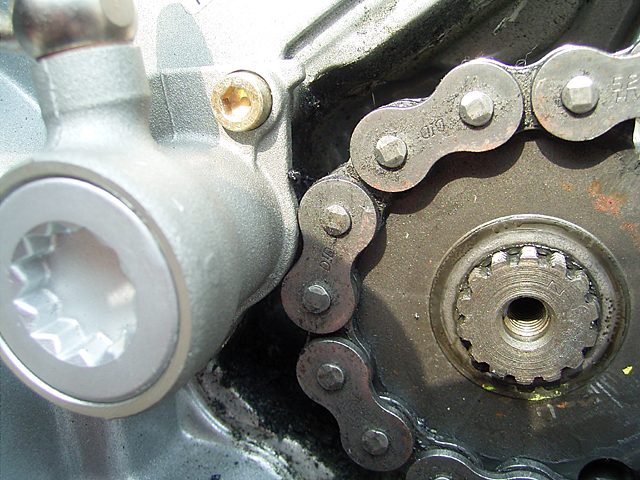

しかし、チェーンがクラッチのスレーブ・シリンダーに当たってしまい、もうちょっとのところで外れません。スレーブ・シリンダを外しました。 |
![](ST3FrontSprocket14T08_320x240.jpg) |

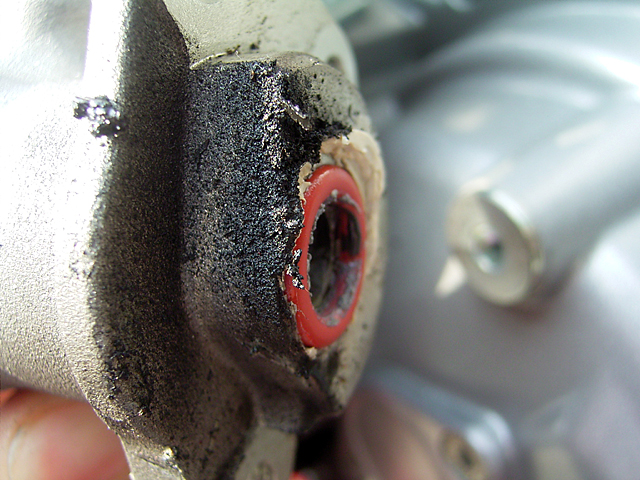

スレーブ・シリンダを外すと、裏側はチェーンから飛び散った汚れでベトベトです。汚れがシールの内側に入らないように細心の注意をはらいました。 |
![](ST3FrontSprocket14T09_320x240.jpg) |

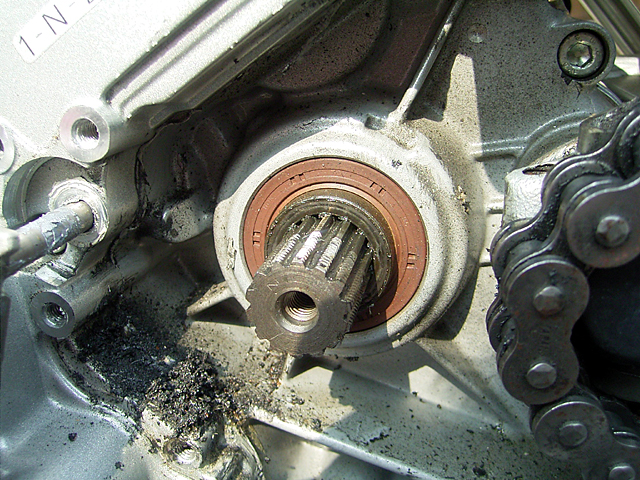

ついにスプロケットが外れました。 |
![](ST3FrontSprocket14T10_320x240.jpg) |

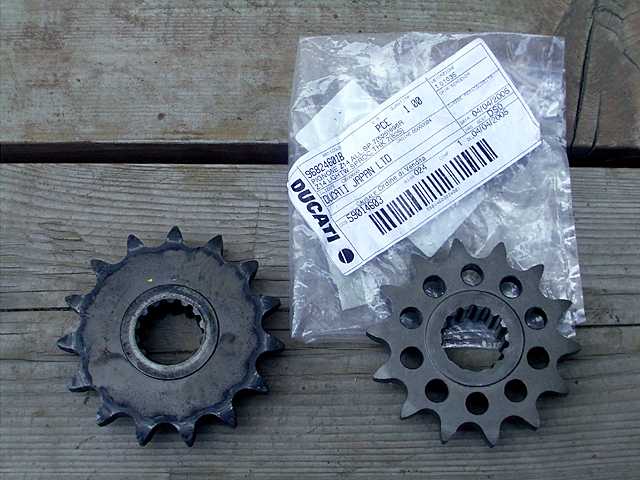

左が外した歯数15のスプロケット、右が歯数14のスプロケットです。ひと回り大きさが違います。 |
![](ST3FrontSprocket14T11_320x240.jpg) |

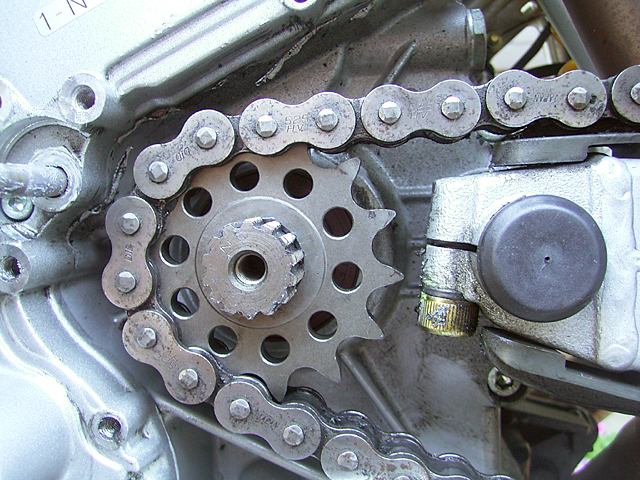

新しいスプロケットをセットしました。 |
![](ST3FrontSprocket14T12_320x240.jpg) |

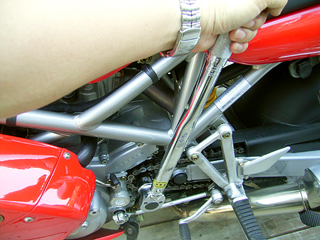

トルクレンチを使って186N・mで締め付けました。これにはかなり苦労しました。リア・ホイールとスイング・アームに角材をかまして周り止めにしたうえで、渾身の力で締め付けました。 |
![](ST3FrontSprocket14T13_320x240.jpg) |

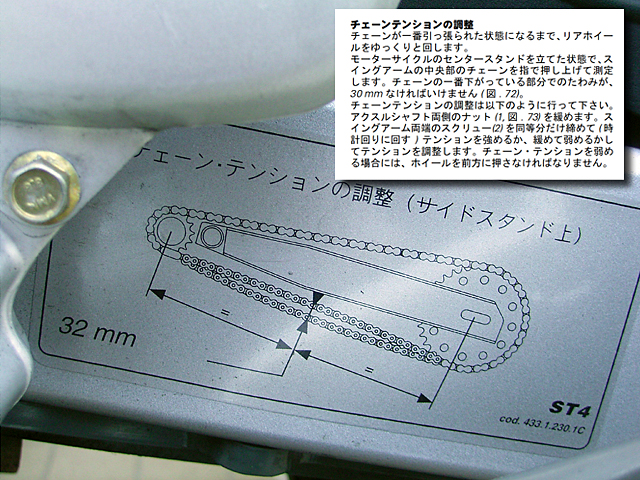

スプロケットが小さくなったのでチェーンがゆるゆるになりました。調整をしようとスイング・アームを見ると、こんなシールが貼られています。シールには「サイド・スタンド状態でたわみ32mm」と書いてあります。しかし、オーナーズ・マニュアルにはセンター・スタンド状態で30mmと書いてあります。どちらが正しいのでしょう。オーナーズ・マニュアルを採用することにしました。センター・スタンド状態で30mmのたわみに調整するとサイド・スタンド状態では25mmになりました。 |
![](ST3FrontSprocket14T14_320x240.jpg) |

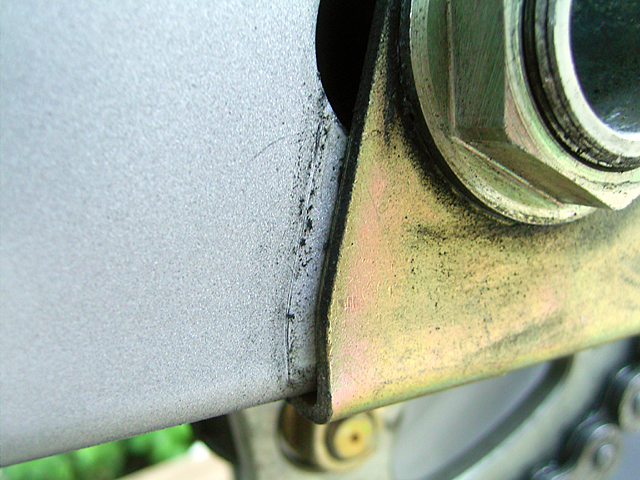

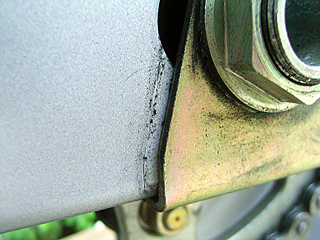

ホイール・ベースが数ミリ長くなりました。 |
![](ST3FrontSprocket14T15_320x240.jpg) |

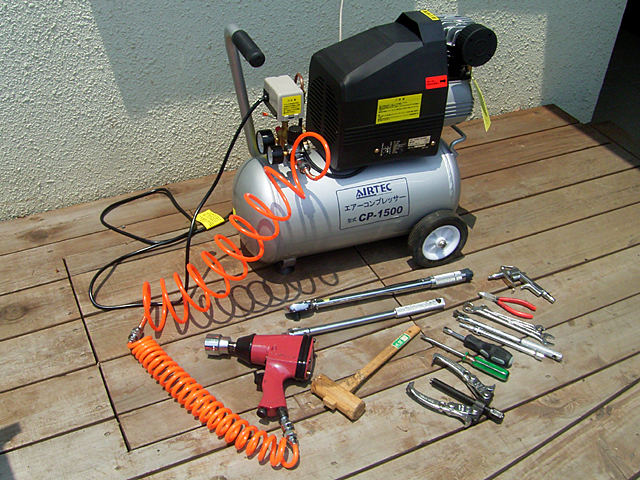

使った工具です。コンプレッサー、エアー・インパクト・レンチ、プーリー抜き、六角レンチ、ボックス・レンチ、トクル・レンチ、ハンマー、マイナス・ドライバー、などを使いました。 |
